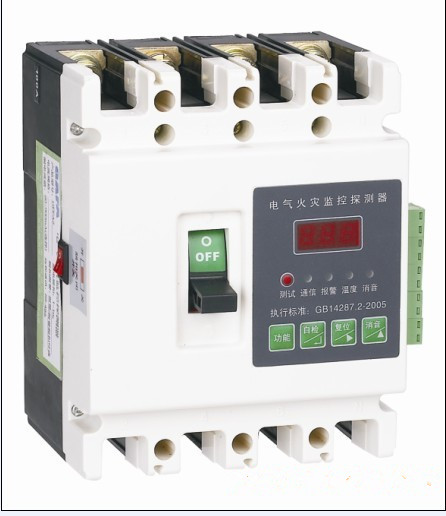

一體式剩余電流式電氣火災監控探測器
一、主要用途及使用范圍
一體式剩余電流式電氣火災監控探測器，是我公司嚴格按照國家標準GB1428
7.2005《剩余電流式電氣火災監控探測器》開發設計。設計參考國際先進技術并根
據國內配電網絡現狀開發的新型剩余電流式電氣火災監控探測器（以后均簡稱為監
控器）。本監控器適用于交流在50/60HZ之間，額定工作電壓是220V，額定工作電流在16-1
60A之間的配電回路中，廣泛應用于高危品倉庫、高層建筑、住宅樓宇的單元供電系統
和加油站、醫院，賓館，建筑以及人員密集的建筑等場所的用電系統，可以有效的保障用電安全
和防止電氣火災的發生。
二、產品結構和原理
監控器為一體式火災監控探測器 , 將傳統的漏電斷路器結合當前普遍采用的分
體式火災監控探測器合二為一 , 在保證了傳統型漏電斷路器安裝方便的條件下又能
充分展現出數字型剩余電流監控系統的快速、準確、高效和易維護等多種優點。本
監控器內置高精度剩余電流互感器，結合高性能的微處理芯片，實時采集剩余電流
值，并將其顯示到數碼管上，同時可以通過 通訊總線對其進行后臺監控。
三、工作環境
1、溫度：在-5℃~40℃之間 濕度：小于等于60%
2、海拔：要低于2000m（超過后需要降容使用，降低額定電流，確保使用安全）
3、環境：無導電粉塵、無腐蝕性易燃性氣體、不直接受到雷雨侵襲；避免強烈的
陽光直射，避免液晶屏的極速老化；遠離強磁場干擾，任意方向的磁場
強度不應超過地磁場的5倍。
四、使用要求
產品的安裝使用之前應首先閱讀本產品的使用說明書，了解產品的性能和工作
要求
1、無外箱的監控器應該安裝在非電專業人員以及未成年人接觸不到的地方
2、產品的接線應符合規范，接線端子螺絲必須擰緊固定，不得松動
3、各接口線必須確保無誤，以防止接錯時損壞內部元器件或造成其他損失
4、安裝時應注意不能有異物落入監控器
5、工作電源應符合要求，不能超過或低于極限值否則將燒毀產品或不能正常工作
6、安裝完畢后試運行系統，注意有誤異常情況
7、定期對探測器進行自檢測試，以確保其動作性能
五、產品特點
1 數碼管顯示，簡潔直觀
2 一體式設計，安裝維護簡單明了
3 同時具備剩余電流檢測和溫度檢測功能
4產品能獨立運行，完成所有功能需求，亦能組網監控，聯動報
5 探測器剩余電流報警值可以在50~999mA中任意設定
6 采用現場總線通訊技術和工業標準modbus通信協議
7事件自動存儲、記錄上一次的報警值
六、主要技術參數
項目 技術參數
工作電源是380V 電流小于160A 三相四線制電網， 額定電流 In是160A，極限短路分?jǐn)嗄芰?Icu 25KA分?jǐn)嗄芰?Ics19KA，短路保護整定值10 In (誤差小于20%)，短路脫扣時間小于0.2s 冷態，約定不脫扣電流1.05 In ≥1h 熱態，約定脫扣電流 1.3 In <1h 冷態 執行標準 GB14287.2-2005 GB14048.2 32 海拔高度 ≤4500m 相對濕度 ≤85%RH （≤40℃）溫度報警值 30~120℃連續可調通訊方式 RS485 modbus-RT
顯示方式 數碼管
剩余電流報警值 50~999mA連續可調
報警方式 聲光報警
U
使用環境 -5℃~40℃
。
