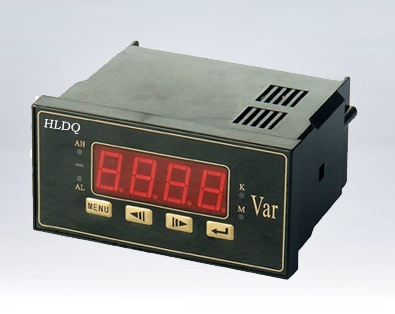

無功功率表
功能和特點：
1、顯示倍率、通訊地址，波特率等通過面板上按鈕可設置，使用非常靈活方便。
2、可選模擬量輸出，輸出為4～20mA，0～12～20mA等可選。
3、可選兩路報警輸出，對被測量參數實現上下限監控。
4、可選RS-485數字接口，采用標準MODBUS-RTU協議。
5、可選2路開關量輸入，可監視系統內開關量狀態。
6、數字校零、數字校調，精度高，性價比極高。
一、無功功率表 技術指標
精度等級
|
顯示精度：0.5級
|
顯示
|
整四位LED數碼顯示
|
輸入
|
標稱輸入
|
電流AC1A、AC5A、DC1A、DC5A、DC20mA等；
電壓AC100V、AC220V、AC380V、DC100V、DC220V、DC380V、DC75mV等
（可通過CP或PT擴展量程，訂貨時說明）
|
過負荷
|
持續：1.2倍，瞬時：電流10倍（5秒），電壓2倍（10秒）
|
頻率
|
50/60Hz±10%
|
電源
|
輔助電源
|
輔助電源標配AC220V，可選AC/DC 80～265V
|
功耗
|
＜4VA
|
隔離耐壓
|
電源與輸入、變送輸出、通訊接口為AC2kV，輸入、變送輸出、通訊接口為AC1kV
|
絕緣電阻
|
≥100MΩ
|
平均無故障工作時間
|
＞50000h
|
工作條件
|
環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場，海拔高度≤2500m
|
輸出（可選項）
|
模擬量（M）
|
DC4～20mA/0～20mA
|
數字通訊（C）
|
RS-485接口，MODBUS-RTU協議，波形率默認9600（可選4800、9600）bps
|
開關量輸入（K）
|
2路開關量輸入，干節點方式
|
報警輸出（J）
|
2路開關量報警輸出，繼電器觸點
|
|
